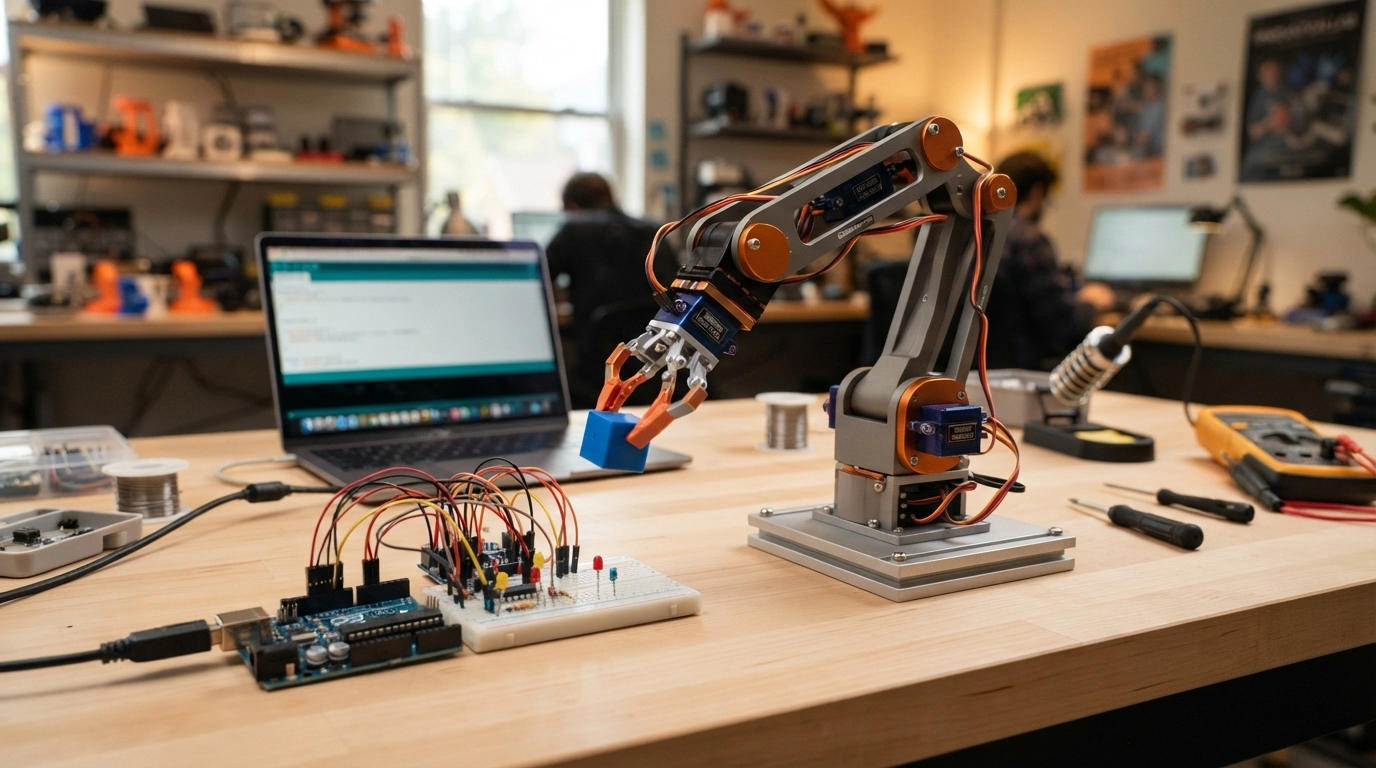

Les micro-bras robotiques avec Arduino

1. Définition et rôle exact

Dans mon atelier, un micro bras robotique Arduino est un système mécanique articulé, de petite taille, contrôlé par une carte Arduino. Son rôle principal est de manipuler des objets légers ou d'effectuer des tâches répétitives avec une certaine précision. Il s'agit d'une plateforme d'apprentissage fantastique pour explorer la robotique, la mécanique et la programmation embarquée. Le problème qu'il résout est celui de l'automatisation de mouvements simples à complexes dans un environnement contrôlé, sans nécessiter d'interventions humaines directes.

Ces bras sont généralement composés de plusieurs servomoteurs, chacun agissant comme une 'articulation' capable de pivoter sur un axe. La combinaison de ces articulations permet au bras d'atteindre divers points dans l'espace. Typiquement, un bras basique offre la possibilité de réaliser au moins 5 déplacements distincts : une rotation de la base, un mouvement d'épaule, un mouvement de coude, un mouvement de poignet et l'ouverture/fermeture d'une pince (ou 'gripper').

2. Syntaxe, règles et fonctionnement

Le contrôle des micro bras robotiques avec Arduino repose principalement sur la gestion des servomoteurs. Arduino dispose d'une bibliothèque très pratique, Servo.h, qui simplifie grandement cette tâche.

Fonctionnement des Servomoteurs

Un servomoteur reçoit un signal PWM (Pulse Width Modulation) de l'Arduino. La durée de cette impulsion détermine l'angle vers lequel le servomoteur doit se positionner. La bibliothèque Servo.h s'occupe de générer ce signal pour vous, il vous suffit de spécifier l'angle désiré (généralement entre 0 et 180 degrés).

Syntaxe de base avec Servo.h

Pour utiliser un servomoteur, voici les étapes et la syntaxe clé :

1. Inclusion de la bibliothèque : Il faut d'abord inclure la bibliothèque Servo.h.
2. Déclaration de l'objet Servo : Chaque servomoteur est représenté par un objet Servo.
3. Attachement du servo à une broche : Dans la fonction setup(), vous 'attachez' votre objet Servo à une broche PWM de l'Arduino.
4. Contrôle de l'angle : Utilisez la méthode write() pour envoyer un angle au servomoteur.

Voici un exemple de code pour contrôler un seul servomoteur :

#include <Servo.h>

Servo monServo;

void setup() {
  monServo.attach(9); // Attache le servo à la broche numérique 9
}

void loop() {
  monServo.write(0);   // Met le servo à 0 degrés
  delay(1000);         // Attend 1 seconde
  monServo.write(90);  // Met le servo à 90 degrés
  delay(1000);         // Attend 1 seconde
  monServo.write(180); // Met le servo à 180 degrés
  delay(1000);         // Attend 1 seconde
}

Règles importantes :

• Les broches PWM sont généralement identifiées par un tilde (~) sur les cartes Arduino (par exemple, 3, 5, 6, 9, 10, 11 sur l'Arduino Uno).
• Chaque objet Servo utilise un timer. Sur un Arduino Uno, vous pouvez contrôler jusqu'à 12 servomoteurs.
• La fonction write() attend un angle en degrés (0-180).
• Utilisez delay() après chaque mouvement pour laisser le temps au servomoteur d'atteindre sa position.

3. Cas d'usage concret / Exemple pratique et progressif

Maintenant, mettons en pratique ce que nous avons appris pour créer un mouvement simple avec un bras robotique comportant plusieurs servomoteurs. Mon objectif ici est de vous montrer comment coordonner ces 'articulations' pour réaliser une séquence de mouvements.

Scénario : Séquence de 'salutation' du bras robotique

Nous allons programmer un petit bras robotique à 3 degrés de liberté (base, épaule, coude) pour qu'il effectue une séquence de salutation simple.

Matériel requis supplémentaire pour l'exemple :

• 3 servomoteurs SG90.
• Un kit de bras robotique 3 DOF (Degrees Of Freedom) assemblé.
• Une alimentation externe 5V (minimum 1A, voire 2A si le bras est lourd ou si les mouvements sont intenses) car l'Arduino seul ne peut pas fournir suffisamment de courant pour plusieurs servos.

Montage :

Connectez les broches de signal des trois servomoteurs aux broches numériques 9, 10 et 11 de l'Arduino. Connectez les broches VCC (Rouge) de tous les servomoteurs à la borne positive de votre alimentation externe 5V, et les broches GND (Marron/Noir) à la borne négative de l'alimentation externe et aussi à une broche GND de l'Arduino (pour une masse commune).

Code Arduino :

Voici le code que j'ai préparé pour notre séquence de salutation :

#include <Servo.h>

// Déclaration des objets Servo pour chaque articulation
Servo servoBase;
Servo servoEpaule;
Servo servoCoude;

// Définition des broches de connexion
const int BROCHE_BASE = 9;
const int BROCHE_EPAULE = 10;
const int BROCHE_COUDE = 11;

void setup() {
  // Attachement des servos aux broches désignées
  servoBase.attach(BROCHE_BASE);
  servoEpaule.attach(BROCHE_EPAULE);
  servoCoude.attach(BROCHE_COUDE);

  // Position initiale du bras (replié ou au repos)
  servoBase.write(90);
  servoEpaule.write(0);
  servoCoude.write(180);
  delay(1000); // Laisse le temps aux servos de se positionner
}

void loop() {
  // Première phase: Le bras se prépare à saluer (se lève légèrement)
  servoEpaule.write(45);
  delay(500);

  // Deuxième phase: Le bras salue (agite la 'main')
  for (int i = 0; i < 3; i++) { // Répète 3 fois le mouvement de salutation
    servoBase.write(110); // Base légèrement à droite
    delay(300);
    servoBase.write(70);  // Base légèrement à gauche
    delay(300);
  }

  // Troisième phase: Le bras retourne à sa position initiale
  servoBase.write(90);
  servoEpaule.write(0);
  delay(1000); // Laisse le temps aux servos de revenir
  delay(2000); // Pause avant de répéter la séquence
}

Explications du code :

• J'ai défini des constantes pour les broches afin de rendre le code plus lisible et facile à modifier.
• Dans setup(), chaque servo est attaché à sa broche et je définis une position initiale de repos. C'est crucial pour éviter des mouvements inattendus au démarrage et pour donner une référence au bras.
• Dans loop(), j'orchestre les mouvements :
  • La phase 1 lève un peu l'épaule.
  • La phase 2 est une boucle qui fait pivoter la base alternativement à droite et à gauche pour simuler une salutation. C'est un exemple des 5 déplacements possibles coordonnés.
  • La phase 3 ramène le bras à sa position de repos.
• J'utilise des delay() judicieux pour que chaque mouvement ait le temps de s'exécuter avant le suivant. Sans ces pauses, les mouvements seraient saccadés ou ne se produiraient pas correctement.

4. Erreurs fréquentes et pièges à éviter

Même avec la simplicité de l'Arduino et des servomoteurs, certains pièges classiques peuvent survenir. Je les ai identifiés pour vous aider à les contourner :

• Problèmes d'alimentation électrique :
  • Erreur : Le bras tremble, les servomoteurs ne répondent pas, ou l'Arduino redémarre.
  • Cause : Un ou plusieurs servomoteurs tirent trop de courant, surtout en mouvement ou sous charge, ce que l'Arduino ne peut pas fournir par sa broche 5V.
  • Solution : Utilisez toujours une alimentation externe dédiée pour les servomoteurs (par exemple, un adaptateur secteur 5V ou une batterie). Assurez-vous que la masse (GND) de l'alimentation externe est connectée à la masse de l'Arduino.
• Câblage incorrect :
  • Erreur : Un servomoteur ne bouge pas du tout ou se comporte de manière erratique.
  • Cause : Broches de signal, VCC ou GND mal connectées, ou inversion de polarité.
  • Solution : Vérifiez attentivement le câblage de chaque servomoteur (signal, VCC, GND). La broche de signal est généralement jaune, orange ou blanche.
• Angles hors limites :
  • Erreur : Le bras force, fait un bruit étrange, ou les mouvements sont bloqués.
  • Cause : Vous tentez d'envoyer un angle au-delà des limites mécaniques ou de programmation du servomoteur (généralement 0-180 degrés).
  • Solution : Respectez toujours la plage 0-180 degrés. Pour des servomoteurs spécifiques, vérifiez leur fiche technique. Vous pouvez aussi utiliser servo.writeMicroseconds(us) pour un contrôle plus fin si nécessaire.
• Mouvements saccadés ou lents :
  • Erreur : Les servomoteurs ne semblent pas atteindre leur position ou les mouvements ne sont pas fluides.
  • Cause : Pas assez de delay() entre les commandes write(), ou des mouvements trop rapides pour le servomoteur.
  • Solution : Augmentez les durées des delay(). Pour des mouvements plus fluides, incrémentez ou décrémentez l'angle progressivement dans une boucle plutôt que de passer directement d'un angle à l'autre.
• Conflits de broches :
  • Erreur : Certains servomoteurs ou autres composants ne fonctionnent pas.
  • Cause : La bibliothèque Servo.h utilise des timers qui peuvent entrer en conflit avec d'autres bibliothèques (par exemple, certaines fonctions PWM avancées ou la bibliothèque Tone).
  • Solution : Soyez conscient des broches utilisées par Servo.h. Si vous rencontrez des problèmes, essayez de changer les broches ou de consulter la documentation des bibliothèques en conflit.

5. Bonnes pratiques de production

Pour construire un bras robotique Arduino fiable et performant, je vous recommande d'adopter les bonnes pratiques suivantes :

• Alimentation robuste : Toujours dimensionner une alimentation externe adaptée au nombre et au type de vos servomoteurs. Un servomoteur peut consommer jusqu'à 150-200mA à vide et bien plus sous charge. Multipliez cela par le nombre de servos pour avoir une estimation minimale.
• Câblage propre et sécurisé : Organisez vos fils, utilisez des connecteurs fiables. Un câblage désordonné est une source d'erreurs et de courts-circuits potentiels.
• Montage mécanique stable : Assurez-vous que la structure de votre bras est rigide et que les servomoteurs sont bien fixés. Le jeu mécanique (backlash) et la flexibilité de la structure réduisent considérablement la précision.
• Calibrage des servomoteurs : Les angles 0 et 180 degrés ne correspondent pas toujours aux limites physiques exactes de chaque servomoteur. Il est souvent nécessaire de calibrer les angles pour chaque articulation afin d'éviter que le bras ne force en fin de course.
• Mouvements progressifs : Au lieu de passer directement d'un angle A à un angle B, utilisez une boucle pour incrémenter/décrémenter l'angle par petits pas. Cela rend les mouvements plus fluides, réduit l'usure des servos et la consommation de courant.
• Fonctions pour les poses : Créez des fonctions dédiées pour des positions clés du bras (par exemple, brasPoser(), brasSaisir(), brasRepos()). Cela rend votre code modulaire, plus lisible et plus facile à déboguer.
• Gestion des erreurs : Intégrez des mécanismes pour détecter si un servomoteur a atteint sa position cible (avec des capteurs ou une estimation de temps) et réagir en cas d'échec.
• Dissipation thermique : Pour des usages intensifs, assurez-vous que vos servomoteurs ne surchauffent pas, surtout s'ils sont enfermés ou soumis à des charges élevées.

6. Synthèse, conclusion et parcours pédagogique

Félicitations ! Vous avez parcouru les fondamentaux des micro bras robotiques Arduino. J'espère que ce module vous a donné une vision claire de leur définition, de leur fonctionnement via les servomoteurs, et des bonnes pratiques pour les programmer efficacement. Vous avez appris à manipuler la bibliothèque Servo.h, à anticiper les erreurs courantes et à adopter une démarche rigoureuse pour vos projets.

L'aventure ne fait que commencer. Ma vision est que ce cours vous serve de tremplin pour des projets plus ambitieux. Le potentiel des bras robotiques miniatures est immense, que ce soit pour des applications de tri, de assemblage léger, ou simplement pour l'expérimentation pédagogique.

Pour approfondir vos connaissances et poursuivre votre parcours :

• Cours précédent (Prérequis) : Si certaines notions sur l'Arduino ou les servomoteurs vous semblent floues, je vous encourage à revoir le module 'Initiation à l'Arduino et aux servomoteurs : Premiers pas vers la mécatronique'.
• Cours suivant (Perspective) : Pour aller plus loin et aborder des sujets comme la coordination de mouvements complexes ou la cinématique inverse, je vous invite à explorer le module 'Programmation avancée des bras robotiques Arduino : Cinématique inverse et contrôle de trajectoire'.

Continuez à explorer, à prototyper et à transformer vos idées en réalité mécanique. À très bientôt pour de nouvelles découvertes !
